Optimale Stütze für anspruchsvolle Aufgaben
- Abfangen von Lasten bei großem Höhenversatz
- Das komplette Programm in stahlbewehrter Ausführung mit passenden Aussenecken
- Höhe von 50 bis 300 cm
Abstützung hoher Lasten

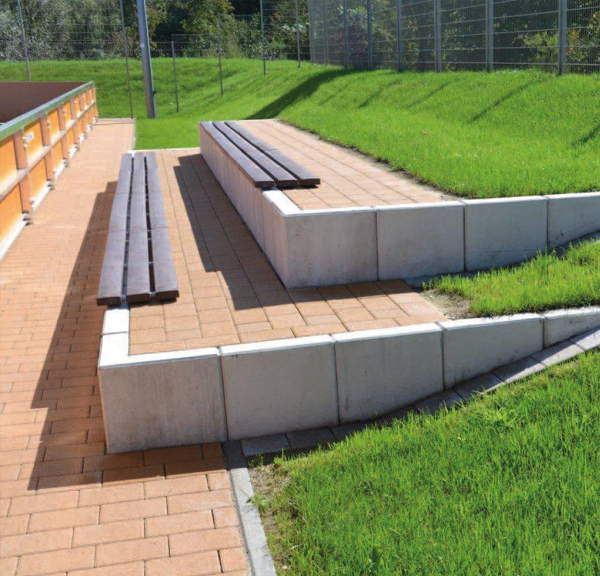

Mauerscheiben werden überall dort eingesetzt, wo hohe Lasten durch großen Höhenversatz auch bei zusätzlicher Verkehrsbelastung auftreten. Mit Höhen bis 3,00 m, Wandstärken von 10, 15 und 20 cm sowie den passenden Mauerscheibenecken ist das System vielseitig einzusetzen. Die Stahlarmierung, Fußlänge und Wandstärke der Elemente ergeben sich aus der zugrunde liegenden geprüften Statik.
![]() |
![]() |
![]() |
![]() |

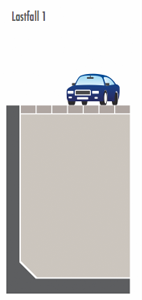

Verkehrslast bis 5 kN/m² |

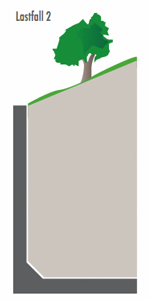

Böschung, Geländeneigung 30° |
Ersatzflächenlast P = 16,67 kN/m² Öffentliche Straße mit Anliegerverkehr |
Ersatzflächenlast P = 33,33 kN/m² Bundesstraße mit Schwerlastverkehr |
Gelangen Sie direkt zum Bereich:
Lastfall 1 + 2

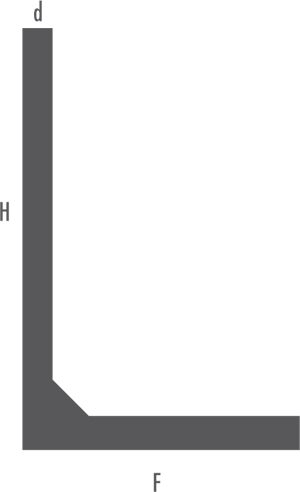

Höhe (H) | Wand- stärke (d) |
Fuß- länge (F) |
Breite | Gewicht | ||
in cm | in cm | in cm | in cm | kg/Stück | ||
bei Wandbreite | ||||||
50 | 100 | |||||
50 | 10 | 40 | 100 | 190 | ||
60 | 10 | 40 | 50 | 100 | 100 | 200 |
70 | 10 | 50 | 100 | 260 | ||
80 | 10 | 50 | 50 | 100 | 145 | 290 |
90 | 10 | 60 | 100 | 335 | ||
100 | 10 | 60 | 50 | 100 | 180 | 360 |
110 | 10 | 70 | 100 | 410 | ||
120 | 10 | 70 | 50 | 100 | 215 | 430 |
130 | 10 | 80 | 100 | 480 | ||
140 | 10 | 80 | 50 | 100 | 250 | 500 |
150 | 10 | 90 | 100 | 550 | ||
160 | 10 | 100 | 50 | 100 | 300 | 600 |
170 | 15 | 110 | 100 | 920 | ||
180 | 15 | 110 | 50 | 100 | 495 | 990 |
190 | 15 | 120 | 100 | 1020 | ||
200 | 15 | 120 | 50 | 100 | 530 | 1060 |
220 | 20 | 130 | 100 | 1580 | ||
240 | 20 | 140 | 100 | 1720 | ||
260 | 20 | 150 | 100 | 1870 | ||
280 | 20 | 160 | 100 | 2010 | ||
300 | 20 | 180 | 100 | 2200 |
Ecken Lastfall 1 + 2

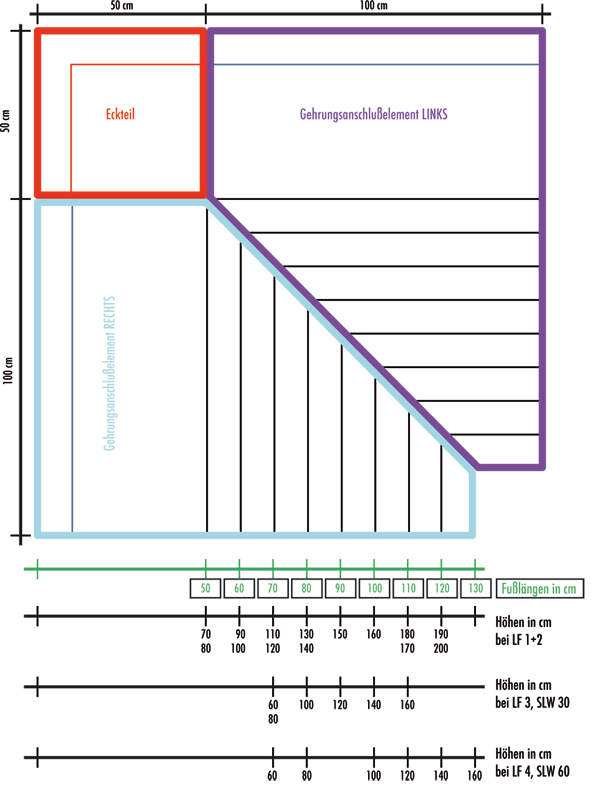

Ab einer Höhe von 100 cm wird im Anschluss an die Ecke je ein Gehrungsanschluß- element rechts und links benötigt. |
![]() |
Ab Höhe 220 cm besteht die Ecke aus 2 Elementen: Gehrung rechts und Gehrung links (Fuß bewehrt, nicht betoniert). |
Höhe (H) | Wandstärke (d) | Fußlänge (F) | Gewicht |
in cm | in cm | in cm | kg/Stück |
60 | 10 | 50 | 170 |
80 | 10 | 50 | 220 |
100 | 10 | 50 | 260 |
120 | 10 | 50 | 300 |
140 | 10 | 50 | 340 |
160 | 10 | 50 | 380 |
180 | 15 | 50 | 600 |
200 | 15 | 50 | 660 |
220 | 20 | 100 | 1100 je Teil |
240 | 20 | 100 | 1180 je Teil |
260 | 20 | 100 | 1270 je Teil |
280 | 20 | 100 | 1350 je Teil |
300 | 20 | 100 | 1440 je Teil |
Lastfall 3
Höhe (H) | Wandstärke (d) | Fußlänge (F) | Breite | Gewicht |
in cm | in cm | in cm | in cm | kg/Stück |
60 | 15 | 70 | 100 | 410 |
80 | 15 | 70 | 100 | 480 |
100 | 15 | 80 | 100 | 590 |
120 | 15 | 90 | 100 | 660 |
140 | 15 | 100 | 100 | 770 |
160 | 15 | 110 | 100 | 880 |
180 | 20 | 120 | 100 | 1300 |
200 | 20 | 120 | 100 | 1440 |
220 | 20 | 130 | 100 | 1540 |
240 | 20 | 140 | 100 | 1680 |
260 | 20 | 150 | 100 | 1820 |
280 | 20 | 150 | 100 | 1960 |
300 | 20 | 160 | 100 | 2100 |
Lastfall 4
Höhe (H) | Wandstärke (d) | Fußlänge (F) | Breite | Gewicht |
in cm | in cm | in cm | in cm | kg/Stück |
60 | 15 | 70 | 100 | 410 |
80 | 15 | 80 | 100 | 520 |
100 | 15 | 100 | 100 | 660 |
120 | 15 | 110 | 100 | 770 |
140 | 15 | 120 | 100 | 880 |
160 | 15 | 130 | 100 | 990 |
180 | 20 | 130 | 100 | 1390 |
200 | 20 | 140 | 100 | 1530 |
220 | 20 | 150 | 100 | 1680 |
240 | 20 | 160 | 100 | 1820 |
260 | 20 | 170 | 100 | 1960 |
280 | 20 | 180 | 100 | 2100 |
300 | 20 | 190 | 100 | 2250 |

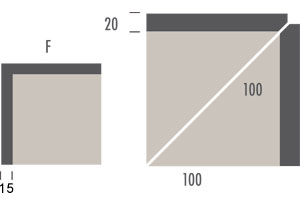

Ecken SLW 30 / 60 Ecken
Bei den Höhen 60 bis 160 cm wird im Anschluss an die Ecke je ein Gehrungsanschlußelement rechts und links benötigt. |
![]() |
Ab Höhe 180 cm besteht die Ecke aus 2 Elementen: Gehrung rechts und Gehrung links (Fuß bewehrt, nicht betoniert). |
Höhe (H) | Wandstärke (d) | Fußlänge (F) | Gewicht |
in cm | in cm | in cm | kg/Stück |
60 | 15 | 50 | 230 |
80 | 15 | 50 | 290 |
100 | 15 | 50 | 350 |
120 | 15 | 50 | 410 |
140 | 15 | 50 | 470 |
160 | 15 | 50 | 530 |
180 | 20 | 100 | 920 je Teil |
200 | 20 | 100 | 1000 je Teil |
220 | 20 | 100 | 1100 je Teil |
240 | 20 | 100 | 1180 je Teil |
260 | 20 | 100 | 1270 je Teil |
280 | 20 | 100 | 1350 je Teil |
300 | 20 | 100 | 1440 je Teil |
Gelangen Sie direkt zum Bereich:
Oberflächen
Weitere Farben und Oberflächen auf Anfrage
Technische Daten
Technische Daten Stahlbeton für C 30/37
Betonüberdeckung außen für Expositionsklassen XC4, XD2, XS2, XF3, XA2, XM1
Betonüberdeckung innen für Expositionsklasse XC2
Angenommene Bodenkennwerte der Hinterfüllung | |
Raumgewicht | γ = 19,00 kN/m3 |
Innerer Reibungswinkel | φ = 35° |
Wandreibungswinkel | δ = 2/3 φ |
Kohäsion | C = 0 kN/m2 |

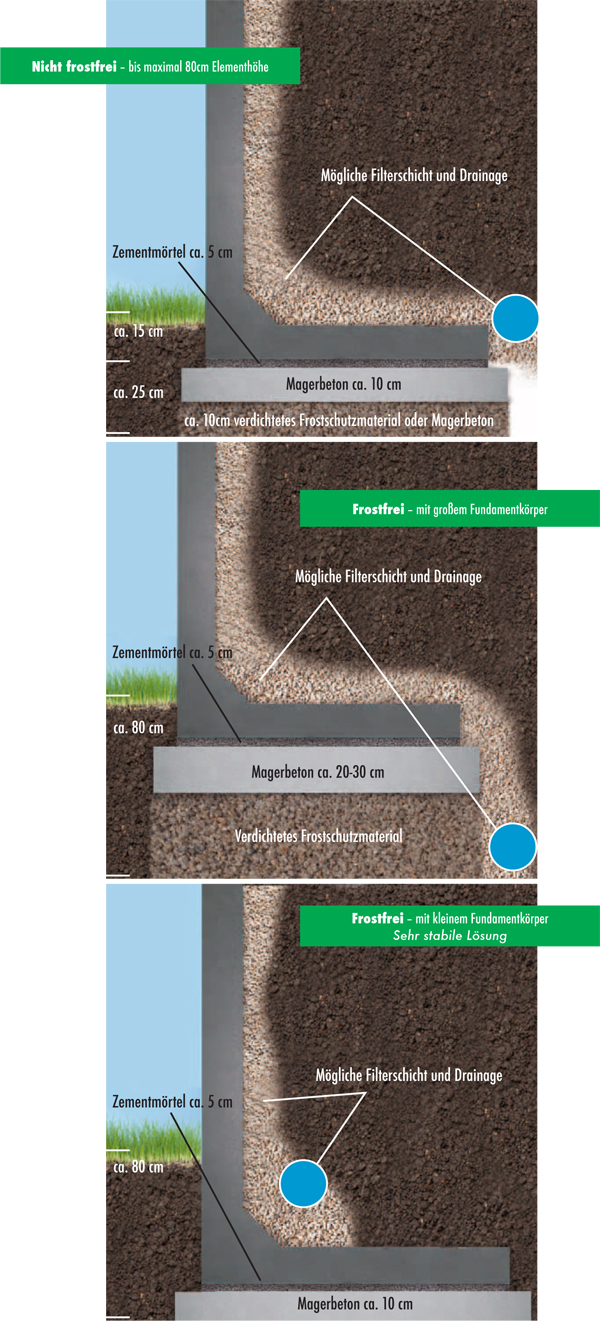

Gründung
Die Ausbildung des erforderlichen Fundaments kann je nach örtlichen Gegebenheiten (Bodenklasse, Grundwasser, Frostgrenze usw.) sehr unterschiedlich sein.
In Zweifelsfällen sollte ein Fachmann zu Rate gezogen werden. Falls erforderlich, muss die Standsicherheit nachgeordneter Konstruktionen, wie Bodenplatten oder Fundamente, sowie die Gleitsicherheit und Baugrundbeanspruchung statisch nachgewiesen werden. Bei Hangwasser muss zwingend auf der Rückseite der Mauerscheiben ein Kiesfilter hochgezogen werden und am Fuß der Elemente eine fachgerecht verlegte Drainage eingebaut werden.
Die Stoßfuge zwischen Mauerscheiben kann mit Bitumenbahnen abgedichtet werden, kann aber auch als zusätzliche Entwässerungsmöglichkeit offen gelassen werden.
Versetzhinweise
Nach dem Abladen vom Lieferfahrzeug werden die Mauerscheiben versetzt und fluchtgerecht ausgerichtet.
Um den Zusammenhalt der Mauerscheiben beim Verfüllen zu gewährleisten, empfehlen wir auf der Wandrückseite eine gegenseitige Montagesicherung. Durch die einbetonierten Ösen werden Rundeisen mit einem Durchmesser von 14 mm geschoben und durch Umklopfen dieser Ösen eine feste Verbindung der Elemente untereinander geschaffen. Im Eckbereich sind die Rundeisen als Winkel auszubilden.
Stabilisierung von Eckausbildungen
Zur Stabilisierung von Eckausbildungen empfehlen wir, bei Lastfall 1 + 2 ab einer Höhe von 80 cm und bei Lastfall SLW 30 und SLW 60 generell, den Einbau einer bewehrten Ortbeton-Schlepp-Platte.
Für die Hinterfüllung der Mauerscheiben sollte nichtbindiges, frostsicheres Material verwendet werden.
Der Einbau der Hinterfüllung hat lagenweise (ca. 30 cm) zu erfolgen und muss standfest verdichtet werden.
